تسليط الضوء: | أجهزة الحفر الصخرية القوية,أجهزة حفر الرأس الدوارة ذات التكوين العالي,High Configuration Rotary Head Drilling Rig |
---|

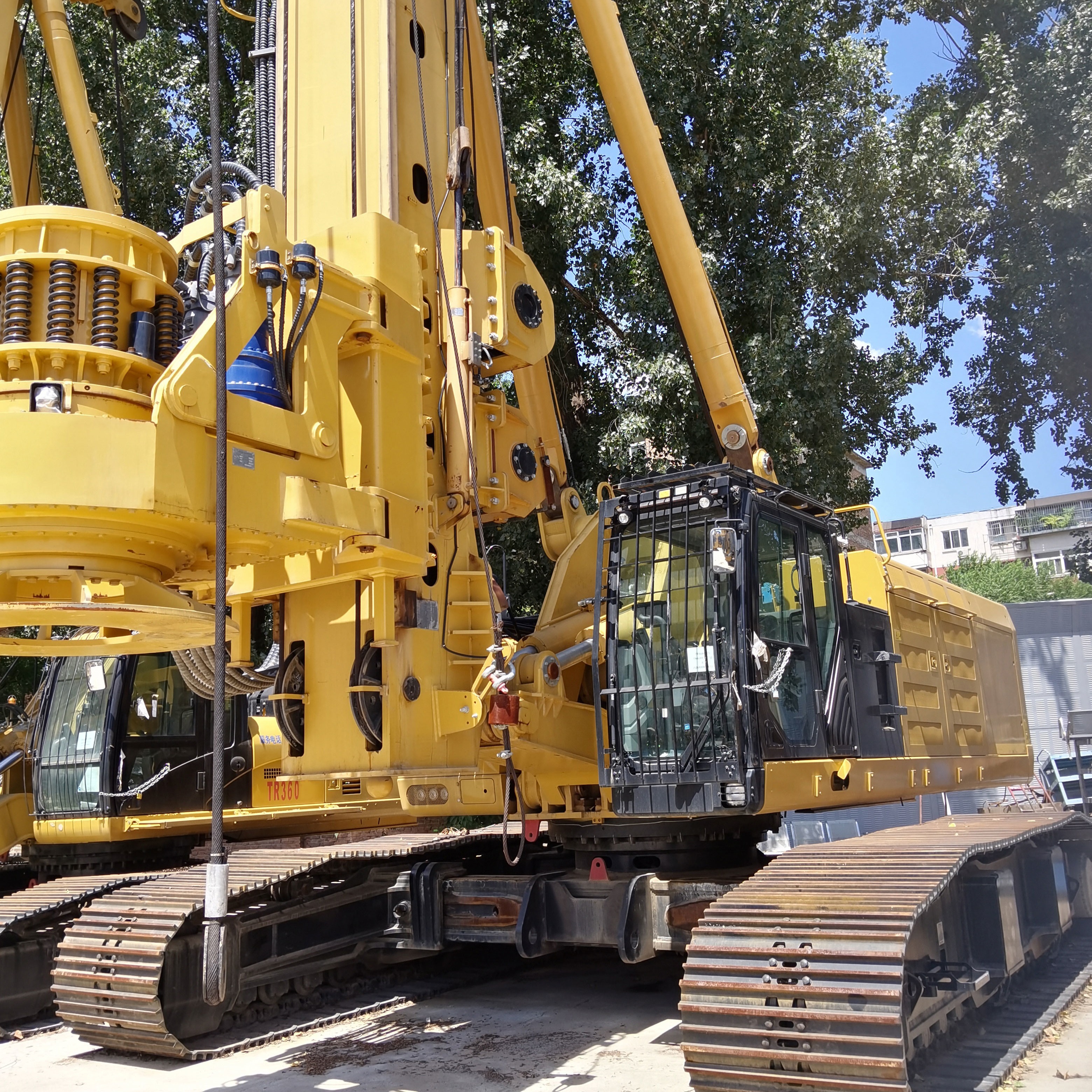

TR360HT هي منصة حفر صخرية قوية عالية التكوين يمكنها التعامل مع الصخور والتربة ، مناسبة للمباني الشاهقة والمباني المتوسطة الحجم.كفاءة عالية، منخفضة التكلفة والموثوقية العالية يمكن تحقيقها في بناء العملية التراكمية القائمة على كومة متوسطة الحجم.
أجهزة الحفر الدوارة من الجيل الجديد
التصميم المبتكر لأول تكنولوجيا التحكم الكهربائية بالكامل في هذه الصناعة، والتي يتم التحكم بها بواسطة إشارات كهربائية طوال العملية،تحطم طريقة التحكم التقليدية لأجهزة الحفر الدوارة، ويمتلك مزايا تقنية للإنتاج الفائق.
تخطيط جديد لهيكل المركبة أحدث هيكل حفرة دوارة كارتر جيل جديد من رؤوس الطاقة أنابيب الحفر المقاومة للتواء عالية القوةالمكونات الهيدروليكية مثل المضخات الرئيسية والمحركات كلها مجهزة بحجم كبير.
وبتوجيه من الطلب على العلامات وبتوجيه من الابتكار التكنولوجي، فإنها في وضع لتطوير الآلات البناءية ذات الجودة العالية لتسوية مشاكل كفاءة البناء المنخفضة،تكلفة البناء العالية والتلوث الشديد لأجهزة الحفر العادية، وتوفير منتجات عالية الجودة لشركات البناء.
-تتمتع بوضع مناسب لتوفير حلول بناء شاملة للعملاء، وخاصة في بيئات التطبيق المعقدة والظروف الجيولوجية،لتحسين إيرادات البناء من مشاريع البناء وتحقيق تعاون مربح مع العملاءتحقيق تعاون مربح مع العملاء.
المعايير الرئيسية | المعلم | الوحدة |
كومة | ||
أقصى قطر الحفر | 2500 | ملم |
أعمق عمق الحفر | 90/95 | م |
المحرك الدواري | ||
عزم دوران الخروج القصوى | 360 | KN-m |
سرعة الدوران | 6 ~ 23 | rpm |
نظام الحشد | ||
قوة الحشد | 290 | KN |
أقصى قوة سحب | 335 | KN |
نظام ضربات الجمهور | 6000 | ملم |
الرافعة الرئيسية | ||
قوة الرفع (الطبقة الأولى) | 320 | KN |
قطر الحبل السلكي | 36 | ملم |
سرعة الرفع | 65 | م/دقيقة |
الرافعة المساعدة | ||
قوة الرفع (الطبقة الأولى) | 110 | KN |
قطر الحبل السلكي | 20 | ملم |
زاوية ميل الصقر | ||
اليسار/اليمين | 6 | ° |
إلى الأمام | 5 | ° |
الهيكل | ||
نموذج الهيكل | CAT345GC | |
مصنع المحرك | كارت بيتر CAT | الـ (كـاتربيلـر) |
نموذج المحرك | (سي-9)3 | |
قوة المحرك | 263 | KW |
سرعة المحرك | 1750 | rpm |
الطول الإجمالي للهيكل | 5860 | ملم |
عرض حذاء المسار | 800 | ملم |
قوة الجر | 680 | KN |
الجهاز الكلي | ||
عرض العمل | 4300 | ملم |
ارتفاع العمل | 24288 | ملم |
طول النقل | 17662 | ملم |
عرض النقل | 3000 | ملم |
ارتفاع النقل | 3682 | ملم |
الوزن الإجمالي (مع شريط كيلي) | 93 | t |
الوزن الإجمالي (بدون شريط كيلي) | 79 | t |
المواصفات الخاصة بعصا كيلي القياسية
شريط كيلي الاحتكاكي: 508-6 * 16.5
شريط (كيلي) المُتداخل: 508-4*16.5
