| Place of Origin: | China |
|---|---|
| اسم العلامة التجارية: | SINOVO |
| إصدار الشهادات: | CE/GOST/ISO9001 |
| رقم الموديل: | SHD75A |
| Minimum Order Quantity: | 1 set |
| الأسعار: | قابل للتفاوض |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| إبراز: | أجهزة الحفر الأفقية المدمجة,أجهزة حفر أفقية قوية,أجهزة الحفر الاتجاهية الأفقية,Powerful horizontal directional drilling rig,Trenchless Work horizontal directional drilling rig |
||
|---|---|---|---|
1يتم تجهيز الدوران والدفع بنظام الدائرة المغلقة USA Sauer ، وهو فعال ومستقر وموثوق به.محرك الدوران هو في الأصل المستوردة من الفرنسية بوكلين التي هي مشهورة في جميع أنحاء العالم، ومحرك الدفع والسحب من ألمانيا ريكسروث والتي تزيد من كفاءة العمل أكثر من 20٪، وتوفير إجمالي حوالي 20٪ الطاقة مقارنة مع النظام التقليدي.
2يتم اعتماد التحكم الإلكتيكي للدوران والدفع والسحب ، لتحقيق تحكم أكثر استقرارا وموثوقية واستجابة أسرع.
3.إنه مجهز بمحرك كامينز متخصص في الهندسة الآلية مع قوة عالية.
4يحتفظ رأس القيادة بالقوة المعززة (قوة الدفع والسحب). يمكن زيادة قوة الدفع والسحب إلى 1500KN ، مما يضمن سلامة بناء القطر الكبير.
5يتم اعتماد هيكل ربط ربط أربعة أشرطة للحامل الرئيسي ، والذي يزيد إلى حد كبير من نطاق زاوية الدخول ويضمن أن زاوية كبيرة ومسارات الجهاز لا تكون خارج الأرض ،بعد تحسين أداء السلامة.
6يمكن استخدام نظام المشي الذي يتم التحكم به لاسلكيا لضمان السلامة في عملية المشي والنقل وتحميل والتفريغ.
7الجهاز المتحكم المعكوس مناسب لتحميل وتفريغ عصا الحفر، والتي يمكن أن تقلل إلى حد كبير من كثافة عمل العمال، وتحسين كفاءة العمل.
8مع الصنبور φ 102 أو 114x4500mm ، يمكن استخدام الآلة في منطقة الميدان المتوسطة ، وتلبية متطلبات البناء عالية الكفاءة في مساحة صغيرة.
9المكونات الهيدروليكية الرئيسية هي من الشركة المصنعة الدولية لأول قطعة هيدروليكية، والتي تحسن إلى حد كبير من موثوقية أداء المنتج والسلامة.
10التصميم الكهربائي معقول مع انخفاض معدل الفشل، والتي من السهل الحفاظ عليها.
11يتم اعتماد هيكل الرف والعجلات للدفع والسحب، وهو أمر جيد للكفاءة العالية، والعمر الطويل، والعمل المستقر، والصيانة مريحة أيضا.
12مسار الحديد مع صفيحة المطاط يمكن أن تكون محملة بشكل ثقيل ويمشي على جميع أنواع الطرق كذلك.
| قوة المحرك | 264/2200 كيلوواط | |||||
| قوة الدفع القصوى | 750/1500KN | |||||
| قوة الانسحاب القصوى | 750/1500KN | |||||
| أقصى عزم | 40000N.M | |||||
| سرعة الدوران القصوى | 130 دورة في الدقيقة | |||||
| سرعة الحركة القصوى لرأس القوة | 40m/min | |||||
| تدفق مضخة الوحل | 800 لتر/دقيقة | |||||
| ضغط الطين القصوى | 10±0.5Mpa | |||||
| الحجم ((L*W*H) | 9600 × 2300 × 2480 ملم | |||||
| الوزن | 18T | |||||
| قطر عصا الحفر | ف102 أو ف114ملم | |||||
| طول قضيب الحفر | 4.5m | |||||
| الحد الأقصى لقطر أنبوب السحب | ف 1500 ملم التربة | |||||
| أقصى طول للبناء | 900 متر من التربة تعتمد | |||||
| زاوية الإصابة | 11 ~ 22 درجة | |||||
| زاوية التسلق | 15 درجة | |||||

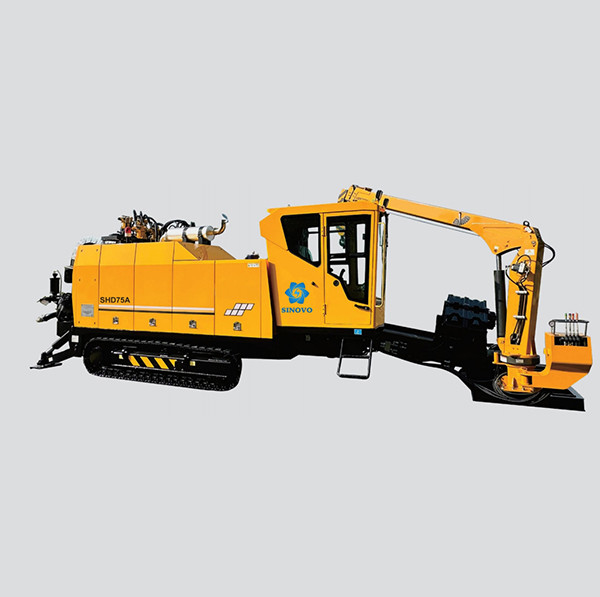

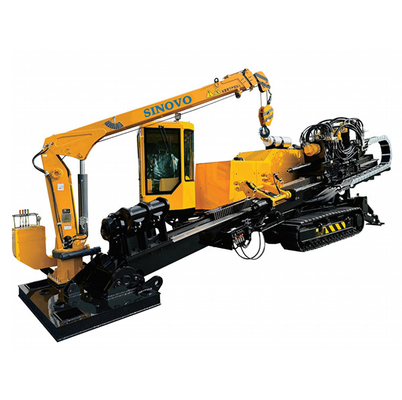

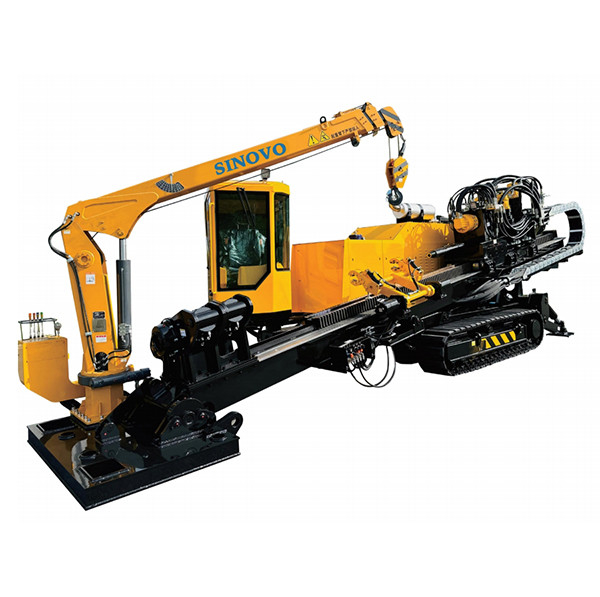

تم تصميم منصة الحفر الاتجاهية الأفقية لعمل الحفر الاتجاهية الأفقية.وهي مناسبة للمشاريع الصغيرة والمتوسطة الحجم ويمكن استخدامها في مجموعة متنوعة من التطبيقات مثل تركيب خطوط الأنابيبوهي أداة مثالية للحفر تحت الطرق والأنهار وغيرها من العقبات، دون إزعاج السطح.
تتضمن مكونات منصة الحفر نظامًا هيدروليكيًا ومحركًا وأنابيب حفر. يوفر النظام الهيدروليكي الطاقة لمنصة الحفر ويتحكم في عملية الحفر.المحرك يوفر الطاقة للنظام الهيدروليكي وأنابيب الحفريتم استخدام أنبوب الحفر لحفر الأرض وخلق فتحة لتثبيت الأنابيب أو الكابلات.
أجهزة الحفر الاتجاهية الأفقية مثالية للمناسبات والسيناريوهات التي لا تناسب فيها طرق الحفر التقليدية.انها مثالية للمشاريع التي تتطلب الحد الأدنى من اضطراب السطح ولها وصول محدوديمكن استخدام منصة الحفر هذه في المناطق الحضرية والطرق السريعة والبيئات الريفية. كما أنها مثالية للمشاريع التي تتطلب الحفر بزاوية أو في اتجاه معين.
وتشمل الدعم التقني للمنتجات و الخدمات المقدمة لبرامج الحفر الأفقية الاتجاهية:
Our team of experienced technicians and engineers are available to provide comprehensive technical support and services to ensure the reliable and efficient operation of your Horizontal Directional Drilling Rig.
