| اسم العلامة التجارية: | SINOVO |
|---|---|
| رقم الموديل: | إكس واي-6 أ |
| إبراز: | أداة حفر قوية,مشروعات الحفر محطة الحفر الأساسية,معدات الحفر الأساسية XY-6A,Drilling Projects Core Drilling Rig,XY-6A core drilling equipment |
||
|---|---|---|---|
مقدمة المنتج

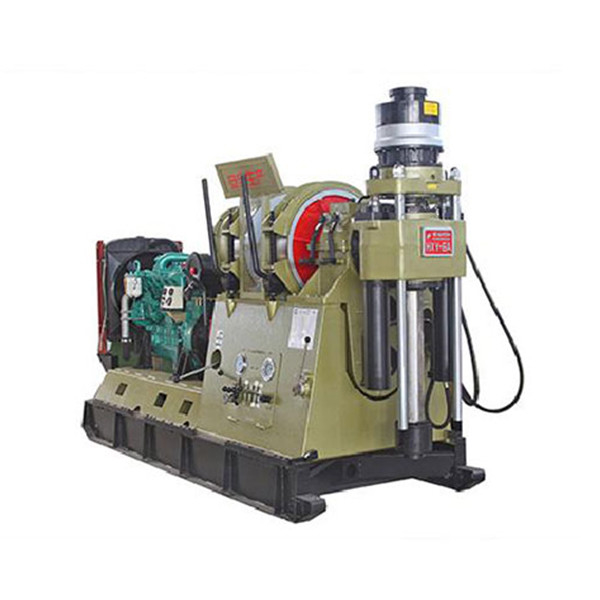

منصة الحفر XY-6A هي منتج محسّن من منصة الحفر XY-6. بالإضافة إلى الاحتفاظ بمزايا منصة الحفر XY-6 المختلفة،تم إجراء تحسينات كبيرة على الدوارتمت إضافة قضبان توجيه مزدوجة ، وتم إعادة ضبط نسبة التروس في علبة التروس. تم زيادة مسار الغزل من 600 مم الأصلي إلى 720 مم ،وقد زادت ضربة الحركة الأمامية والخلفية للمحرك الرئيسي من 460mm الأصلي إلى 600mm.
يمكن استخدام منصة الحفر الأساسية XY-6A لحفر الثقوب المنحني والمستقيم. لديها مزايا البنية البسيطة والمدمجة ، والتخطيط المعقول ، والوزن المعتدل ، والتفكيك المريح ،ومدى سرعة واسعتم تجهيز منصة الحفر بمكابح المياه ، والتي لديها قدرة رفع كبيرة وسهلة التشغيل عند رفع الفرامل في وضع منخفض.
الخصائص التقنية
1. أجهزة الحفر لديها عدد كبير من مستويات السرعة (8 مستويات) ومدى السرعة المعقول، مع عزم دوران عالية منخفضة السرعة. وبالتالي فإن قابلية التكيف مع العملية من هذه أجهزة الحفر قوية،مع مجموعة واسعة من التطبيقات، مناسبة لحفر قلب الماس ذو قطر صغير ، وكذلك تلبية متطلبات حفر قلب سبائك صلب ذو قطر كبير وبعض الحفر الهندسية.
2أجهزة الحفر خفيفة الوزن ولها قابلية جيدة للفصل. يمكن تفكيكها إلى أحد عشر مكونًا ، مما يسهل نقلها ومناسب للعمليات في المناطق الجبلية.
3الهيكل بسيط، وتخطيط معقول، وسهلة الصيانة والصيانة والإصلاح.
4جهاز الحفر لديه سرعات عكسية لمعالجة الحوادث المريحة
5مركز ثقل منصة الحفر منخفض ، ثابت بشكل راسخ ، والمركبة المتحركة مستقرة. لديها استقرار جيد أثناء الحفر عالي السرعة.
6الأدوات كاملة ومريحة لمراقبة مختلف معايير الحفر.
7المقبض التشغيلي مركزي وسهل التشغيل و بسيط ومرن.
8مضخة الوحل تعمل بشكل مستقل، مع تكوين طاقة مرنة وتخطيط المطار.
9وفقا لاحتياجات المستخدم، يمكن تكوين الزلاجات الدائرية للقبض مباشرة على عصا الحبل للثقوب، مما يلغي الحاجة إلى عصى الحفر النشطة.
10يتم تجهيز النظام الهيدروليكي بمضخة زيت يدوية. عندما لا يمكن للجهاز الكهربائي العمل ، لا يزال من الممكن استخدام مضخة الزيت يدوية لإيصال زيت الضغط إلى أسطوانة زيت التغذية ،رفع أدوات الحفر في الحفرة، وتجنب حوادث الحفر.
11تم تجهيز الرافعة بمكابح المياه لضمان حفر سلس وآمن أثناء الحفر العميق.
| 1المعلمات الأساسية | |||
| عمق الحفر | 1600m ((Φ60mm أنبوب الحفر) | ||
| 1100m ((Φ73mm أنبوب الحفر) | |||
| 2200m ((NQ أنابيب الحفر) | |||
| 1600m ((المركز الرئيسي للثقب) | |||
| زاوية دوران المحور الرأسي | 0°360° | ||
| الأبعاد الخارجية (طول × عرض × ارتفاع) | 3548×1300×2305mm (متزاوجة مع المحرك الكهربائي) | ||
| 3786×1300×2305mm ((مزدوج مع محرك الديزل) | |||
| وزن أجهزة الحفر (باستثناء القوة) | 4180 كجم | ||
| 2الدوار (عندما يتم تجهيزه بجهاز طاقة 75 كيلوواط، 1480r/min) | |||
| سرعة العمود الرأسي | إلى الأمام بسرعة منخفضة | 96;162;247;266r/min | |
| إلى الأمام إلى السرعة العالية | 352،448،685،974r/min | ||
| العودة للخلف بسرعة منخفضة | 67r/min | ||
| عكس السرعة العالية | 187r/min | ||
| مسار المحور الرأسي | 720ملم | ||
| القوة الرفعية القصوى للمحور الرأسي | 200kN | ||
| قدرة التغذية | 150kN | ||
| أقصى عزم دوران للعمود الرأسي | 7800N·m | ||
| قطر فتحة العمود الرأسي | 92ملم | ||
| 3.المرشح (عندما تكون مجهزة بجهاز طاقة 75 كيلوواط و 1480 دورة في الدقيقة) | |||
| الحد الأقصى للقدرة على رفع الحبل الواحد (الطبقة الأولى) | 85kN | ||
| قطر الحبل | 21.5ملم | ||
| سعة الطبول سعة الحبل | 160 متر | ||
| 4جهاز تحريك السيارة | |||
| تحريك مسار أسطوانة الزيت | 600ملم | ||
| 5نظام هيدروليكي | |||
| ضغط العمل في النظام | 8MPa | ||
| نقل مضخة زيت العدادات | 25+20ml/r | ||
| 6قوة منصة الحفر | |||
| النموذج | Y2-280S-4المحرك الكهربائي | محركات الديزل YC6B135Z-D20 | |
| القوة | 75كيلوواط | 84كيلوواط | |
| السرعة | 1480r/min | 1500r/min | |
