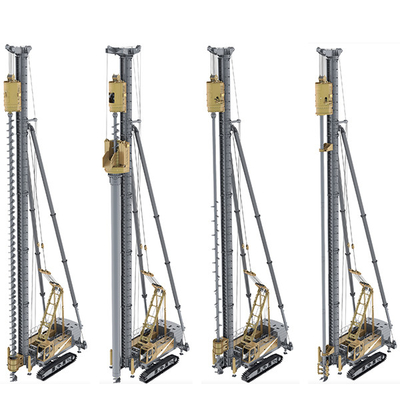

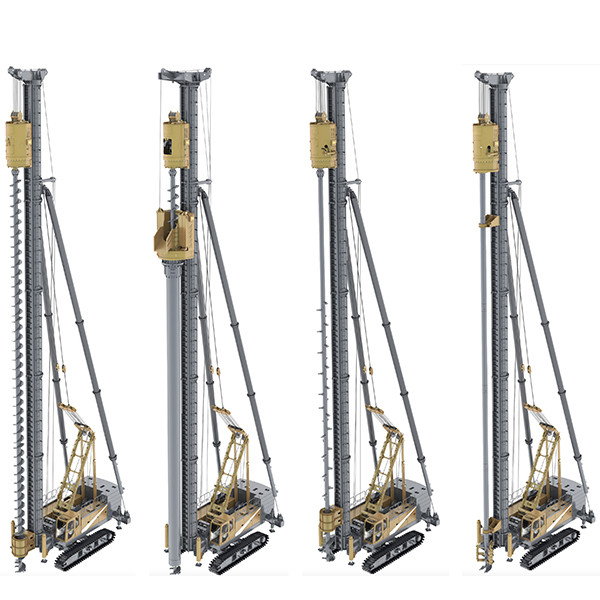

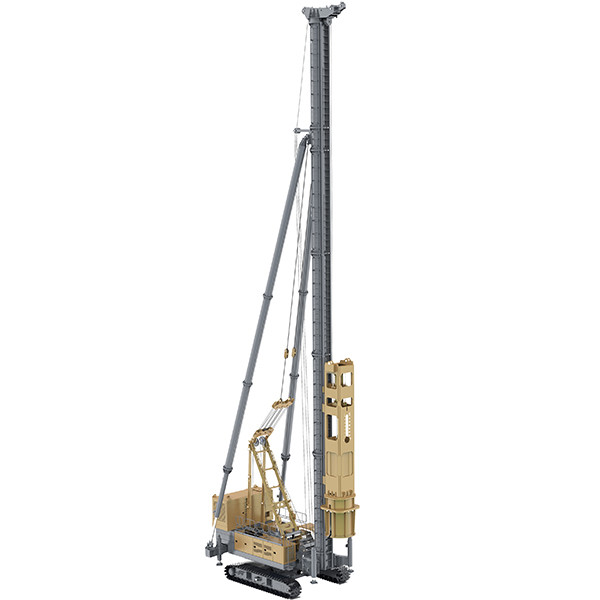

الإطار متعدد الوظائف من سلسلة SU هو جهاز حفر متعدد الوظائف هيدروليكي تم تطويره بشكل مستقل من قبل HEBEI SINOVO
الأداء، التكوين العالي، الذكاء، السلامة والاستقرار، وتفكيك وتركيب مريحة. يمكن تجهيز هذه المنصة الحفر مع أجهزة العمل مثل دوامة طويلة،مطرقة هيدروليكية / مطرقة في الثقب، محور واحد / محور مزدوج / خلاط متعدد المحاور ، الخ ، لتلبية احتياجات البناء من أنواع مختلفة من الكومة ، الجيولوجيا ، والبيئات.يتم تطبيق منصة الحفر متعددة الوظائف SU80 في ظروف عمل دائرية طويلة، حل المشكلة التقنية للحفر الطويل في دوامة البناء القائم على الكتل التي لا يمكن أن تدخل الطبقات الصخرية للبناء ولديها أعماق حفر ضحلة.وخاصة في التكوينات المعقدة مثل ارتفاع التعبئة الخلفية عرضة للإنهيار والرمل والحصى، لديها مزايا فعالية واضحة وحصلت على اعتراف كبير في السوق.
السمة
1متعددة الوظائف: يمكن تجهيزها مع أجهزة العمل مثل دوامة طويلة، مطرقة هيدروليكية / مطرقة فتحة، محور واحد / محور مزدوج / خلاط متعدد المحاور، الخ لتلبية متطلبات
احتياجات البناء من أنواع مختلفة من العجلات والجيولوجيا والبيئات.
2القدرة البنائية القوية: يمكن أن يصل ارتفاع العمود إلى 54 مترًا ، مع عمق حفرة 49 مترًا وقطر حفرة 1.2 متر ،تلبية احتياجات معظم بناء أسس الكومة;
3التكوين العالي يضمن الاستقرار الكلي: يعتمد النظام الهيدروليكي على منتجات من كبار الموردين المحليين ، مع تصميم أسطوانة زيت أربع أقدام أمامية وخلفية ،التطابق الهيكلي الكلي المثالي، مساحة الأرض الكبيرة، واستقرار عام عالية؛
4كفاءة بناء عالية: مجهزة بمحركات دونغفينغ كومينز التي تلبي معايير انبعاثات IV الوطنية ، فإن طاقة إنتاج البناء قوية.
5. انتقال مريح ومرن ، منخفض التكلفة: السيارات ذات القضبان تسمح بالمشي بمرونة وتكاليف انتقال نقل منخفضة
6- موثوقية عالية من الرافعة: الرافعة السقوط الحر مزدوجة مجهزة بشفرة رطبة يمكن أن تؤدي بسهولة عمليات خفض الحمل.
| البند | الوحدة | إطار العجلات القائمة على القضبان SU180 | الإطار القابل للتعديل SU240 | الإطار القائم على العجلات SU120 | |
| القائد | الطول | م | 42 | 54 | 33 |
| قطر البرميل | ملم | Φ914 | Φ1014 | Φ714 | |
| المسافة المركزية لقيادة المرشد | ملم | Φ102×600 | Φ102×600 | Φ102×600 | |
| القوة الجاذبية القصوى | t | 70 | 85 | 50 | |
| ضبط الزاوية من اليسار إلى اليمين | . | ± 15 | ± 15 | ± 15 | |
| ضبط التنقل في الاتجاه الأمامي والخلفي | ملم | 200 | 200 | 200 | |
| مسار أسطوانة منحرف | ملم | 2800 | 2800 | 2800 | |
| الرافعة الرئيسية | قدرة رفع الحبل الواحد | t | 12 | 12 | 8 |
| سرعة رفع الحبل القصوى | م/دقيقة | 41~58 | 30~58 | 30~60 | |
| قطر الحبل | ملم | 22 | 22 | 20 | |
| طول الحبل | م | 620 | 800 | 400 | |
| أوكس.وينش | قدرة رفع الحبل الواحد | t | 12 | 12 | 8 |
| سرعة رفع الحبل القصوى | م/دقيقة | 41~58 | 30~60 | 30~60 | |
| قطر الحبل | ملم | 22 | 22 | 20 | |
| طول الحبل | م | 580 | 500 | 400 | |
| قدرة رفع الحبل الواحد | t | 14 | 14 | / | |
| سرعة رفع الحبل القصوى | م/دقيقة | 38~50 | 38~50 | ||
| قطر الحبل | ملم | 22 | 22 | ||
| طول الحبل | م | 170 | 300 | ||
| قدرة رفع الحبل الواحد | t | 14 | 14 | 6 | |
| سرعة رفع الحبل القصوى | م/دقيقة | 32~43 | 32~43 | 32~43 | |
| قطر الحبل | ملم | 22 | 22 | 16 | |
| طول الحبل | م | 240 | 300 | 200 | |
| سرعة الدوران الداخلية | rpm | 2.7 | 2.7 | 2.5 | |
| المحرك | العلامة التجارية | (دونغفينغ كومينز) | (دونغفينغ كومينز) | (دونغفينغ كومينز) | |
| النموذج | L9CS4-264 | L9CS4-264 | B5.9CSIV 190C | ||
| معيار الانبعاثات | الوطنية IV | الوطنية IV | الوطنية IV | ||
| القوة | كيلوواط | 194 | 194 | 140 | |
| السرعة الاسمية | rpm | 2000 | 2000 | 2000 | |
| حجم خزان الوقود | (ل) | 450 | 450 | 350 | |
| هيكل المسار
|
العرض: التوسع / الانكماش | ملم | 4900/3400 | 5210/3610 | 4400/3400 |
| عرض المسار | ملم | 850 | 960 | 800 | |
| طول الأرض | ملم | 5370 | 5570 | 5545 | |
| سرعة التشغيل | كم/ساعة | 0.85 | 0.85 | 0.85 | |
| القدرة على الدرجة | 30% | 30% | 30% | ||
| متوسط الضغط على الأرض | kPa | 177 | 180 | 170 | |
| الحد الأقصى لوزن المشي | t | 165 | 240 | 120 | |
| الوزن المقابل | t | 22 | 40 | 18 | |
| الوزن الإجمالي (باستثناء العمود والوزن المقابل) | t | 62 | 74 | 40 | |
