| اسم العلامة التجارية: | SINOVO |
|---|---|

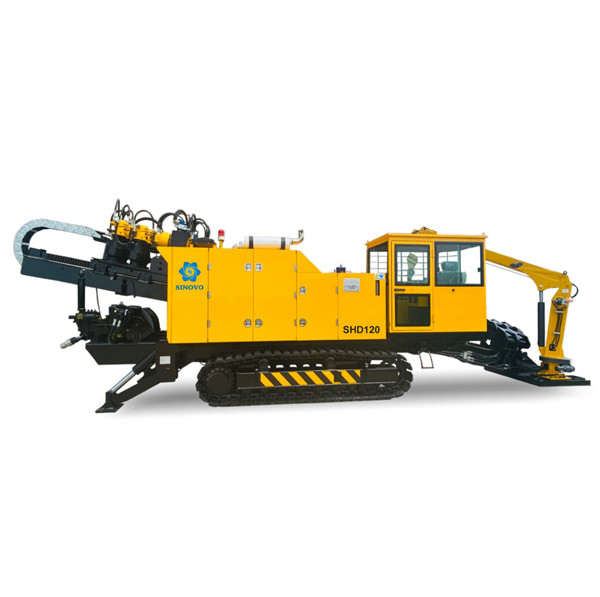

| رقم الموديل: | اس اتش دي 120 |
| إبراز: | آلة الحفر الاتجاهية الأفقية 120m,قوة قوية أفقية محرك الحفر الاتجاه,معدات الحفر الاتجاهية الأفقية قوية,Strong Power horizontal directional drilling machine,Strong Power horizontal directional drilling equipment |
||
|---|---|---|---|
الخصائص الرئيسية للأداء

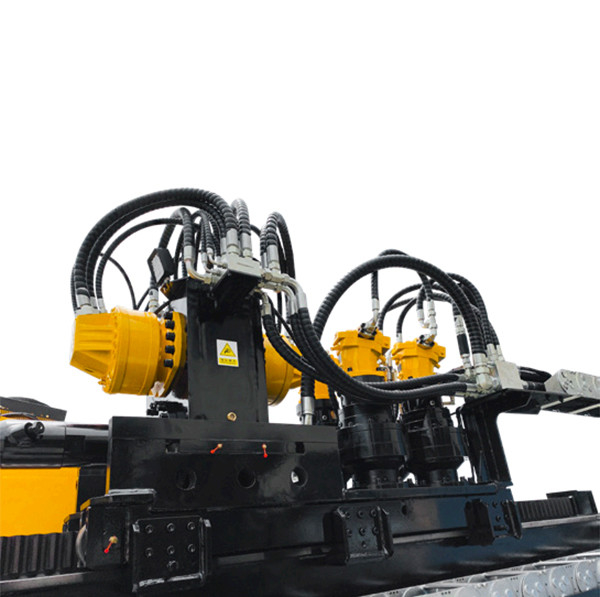

1يتم تجهيز الدوران والدفع بنظام الدائرة المغلقة USA Sauer ، وهو فعال ومستقر وموثوق به.محرك الدوران هو في الأصل مستوردة الفرنسية Poclain العلامة التجارية التي هي مشهورة في جميع أنحاء العالم، ومحرك push & pull هو ألمانيا Rexroth والذي يزيد من كفاءة العمل بأكثر من 20٪ ويحفظ إجمالا حوالي 20٪ الطاقة مقارنة بالنظام التقليدي.
2يتم اعتماد التحكم الهيدروليكي للدوران والدفع والسحب ، مما يقلل من الأخطاء الناجمة عن شيخوخة المكونات الكهربائية ، ويحقق تحكمًا أكثر استقرارًا وموثوقية واستجابة أسرع.
3.إنه مجهز بمحرك كامينز متخصص في الهندسة الآلية مع قوة عالية.
4احتياطات رأس القيادة قوة معززة (قوة الدفع والسحب). يمكن زيادة قوة الدفع والسحب إلى 1800KN ، مما يضمن سلامة بناء القطر الكبير
5يتم اعتماد هيكل ربط ربط أربعة أشرطة لتحديد الجدار الرئيسي، والذي يزيد إلى حد كبير من نطاق زاوية الدخول ويضمن زاوية كبيرة ومسارات الجهاز لا تكون خارج الأرض،بعد تحسين أداء السلامة.
6يمكن استخدام نظام المشي الذي يتم التحكم به لاسلكيا لضمان السلامة في عملية المشي والنقل وتحميل والتفريغ.
7الجهاز المتحكم المرفوع بالكامل مناسب لتحميل وتفريغ عصا الحفر ، والتي يمكن أن تقلل إلى حد كبير من كثافة عمل العمال ، وتحسين كفاءة العمل.
8مع عجلة الحفر Φ114 × 6000mm ، يمكن استخدام الآلة في منطقة الميدان المتوسطة ، مما يستوفي متطلبات البناء عالية الكفاءة في مساحة صغيرة.
9المكونات الهيدروليكية الرئيسية هي من الشركة المصنعة الدولية لأول قطعة هيدروليكية، والتي تحسن إلى حد كبير من موثوقية أداء المنتج والسلامة.
10التصميم الكهربائي معقول مع انخفاض معدل الفشل، والتي من السهل الحفاظ عليها.
11.تحتوي Push & pull على نظام الدفع والسحب على الرف والعجلات ، وهو جيد للكفاءة العالية ، والعمر الطويل ، والعمل المستقر ، والصيانة مريحة أيضًا.
12مسار الحديد مع صفيحة المطاط يمكن أن تكون محملة بشكل ثقيل ويمشي على جميع أنواع الطرق كذلك.
| قوة المحرك | 264/2200 كيلوواط |
| قوة الدفع القصوى | 1200/1800KN |
| قوة الانسحاب القصوى | 1200/1800KN |
| أقصى عزم | 42000N.M |
| سرعة الدوران القصوى | 140 دورة في الدقيقة |
| سرعة الحركة القصوى لرأس القوة | 38m/min |
| تدفق مضخة الوحل | 800 لتر/دقيقة |
| ضغط الطين القصوى | 10±0.5Mpa |
| الحجم ((L*W*H) | 11800 × 2550 × 2650 ملم |
| الوزن | 22T |
| قطر عصا الحفر | Φ114mm |
| طول قضيب الحفر | 6م |
| الحد الأقصى لقطر أنبوب السحب | Φ1500mm تعتمد على التربة |
| أقصى طول للبناء | 1000 متر من التربة تعتمد |
| زاوية الحدوث | 11 ~ 22 درجة |
| زاوية التسلق | 15 درجة |
