| Place of Origin: | China |
|---|---|
| اسم العلامة التجارية: | SINOVO |
| إصدار الشهادات: | CE/GOST/ISO9001 |
| رقم الموديل: | اس اتش دي 135 |
| Minimum Order Quantity: | 1 set |
| الأسعار: | قابل للتفاوض |
| إبراز: | 135m منصة الحفر الاتجاهية الأفقية,أجهزة الحفر الاتجاهية الأفقية plc,معدات الحفر الاتجاهية الأفقية Cummins Engine,plc horizontal directional drilling rig,Cummins Engine horizontal directional drilling equipment |
||
|---|---|---|---|
1يتم تجهيز الدوران والدفع بنظام الدائرة المغلقة من USA Sauer، والذي هو فعال ومستقر وموثوق به.محرك الدوران هو في الأصل مستوردة الفرنسية Poclain العلامة التجارية التي تشتهر في جميع أنحاء العالم،الذي يزيد من كفاءة العمل بأكثر من 20% ويحفظ إجمالاً حوالي 20% من الطاقة مقارنة بالنظام التقليدي.

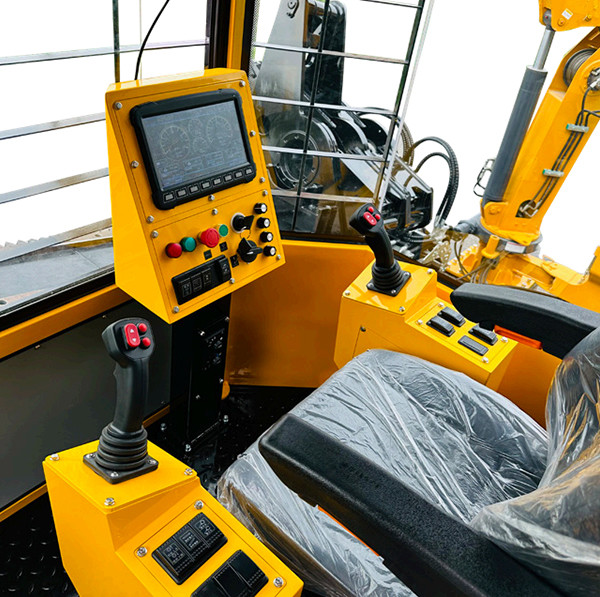

2تم تطوير نظام تحكم PLC الخاص بالتصميم، ومفاتيح التحكم الكهربائية، وشاشة LCD كاملة، ونظام تحكم الضغط.
3.إنها مجهزة بمحرك كومينز متخصص في آلات الهندسة ذات قوة عالية

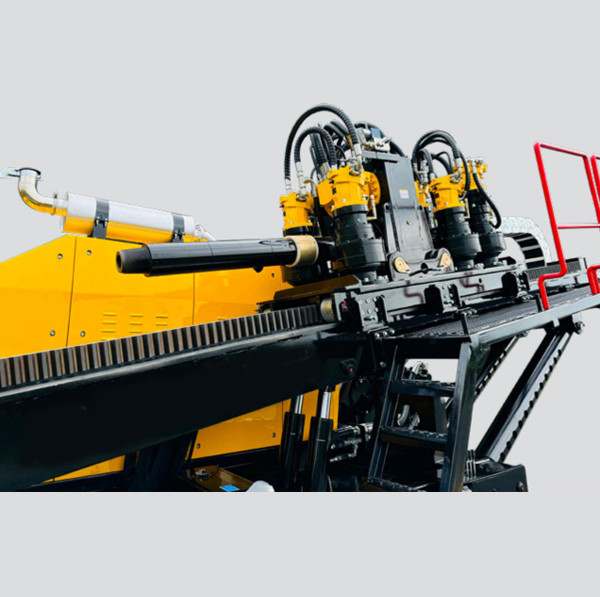

4احتياطات رأس القيادة قوة مقوية (قوة الدفع والسحب). يمكن زيادة قوة الدفع والسحب إلى 2000KN ، مما يضمن سلامة بناء القطر الكبير
5يتم اعتماد هيكل ربط ربط أربعة أشرطة لتحديد الجدار الرئيسي، والذي يزيد إلى حد كبير من نطاق زاوية الدخول ويضمن زاوية كبيرة ومسارات الجهاز لا تكون خارج الأرض،بعد تحسين أداء السلامة.
6يمكن استخدام نظام المشي الذي يتم التحكم به لاسلكيا لضمان السلامة في عملية المشي والنقل وتحميل والتفريغ.

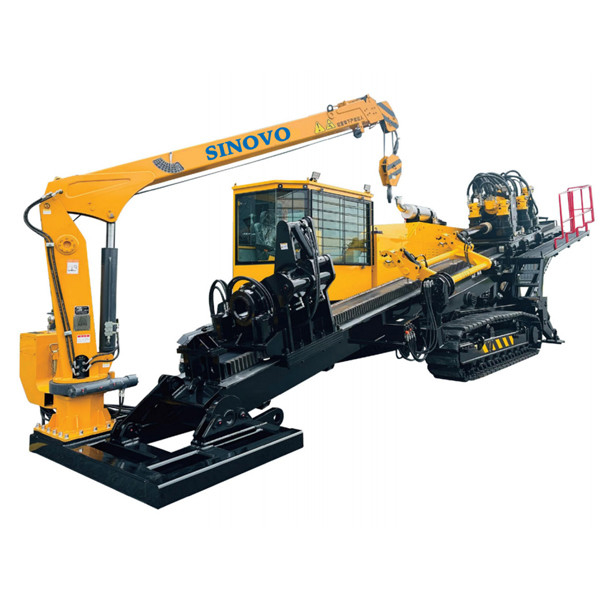

7الجهاز المتحكم المرفوع بالكامل مناسب لتحميل وتفريغ عصا الحفر ، والتي يمكن أن تقلل إلى حد كبير من كثافة عمل العمال ، وتحسين كفاءة العمل.
8مع Φ114 أو Φ127 × 6000mm قطب الحفر، يمكن استخدام الآلة في منطقة الميدان المتوسطة، وتلبية متطلبات البناء عالية الكفاءة في مساحة صغيرة.
9المكونات الهيدروليكية الرئيسية من الشركة المصنعة الدولية لأول قطاع في مجال المكونات الهيدروليكية، والتي تحسن إلى حد كبير من موثوقية أداء المنتج وسلامته.
10التصميم الكهربائي معقول مع انخفاض معدل الفشل، والتي من السهل الحفاظ عليها.
11يتم تبني هيكل الرف والعجلات للدفع والسحب ، وهو جيد للكفاءة العالية ، والعمر الطويل ، والعمل المستقر ، والصيانة مريحة أيضًا.
12مسار الحديد مع صفيحة المطاط يمكن أن تكون محملة بشكل ثقيل ويمشي على جميع أنواع الطرق كذلك.
| قوة المحرك | 264/2200 كيلوواط |
| قوة الدفع القصوى | 1350/2000KN |
| قوة الانسحاب القصوى | 1350/2000KN |
| أقصى عزم | 55000N.M |
| سرعة الدوران القصوى | 100 دورة في الدقيقة |
| سرعة الحركة القصوى لرأس القوة | 38m/min |
| تدفق مضخة الوحل | 1000 لتر/دقيقة |
| ضغط الطين القصوى | 10±0.5Mpa |
| الحجم ((L*W*H) | 12300 × 2700 × 2650 ملم |
| الوزن | 28T |
| قطر عصا الحفر | Φ114 أوΦ127mm |
| طول قضيب الحفر | 6م |
| الحد الأقصى لقطر أنبوب السحب | Φ1500mm تعتمد على التربة |
| أقصى طول للبناء | 1000 متر من التربة تعتمد |
| زاوية الحدوث | 11 ~ 22 درجة |
| زاوية التسلق | 15 درجة |
