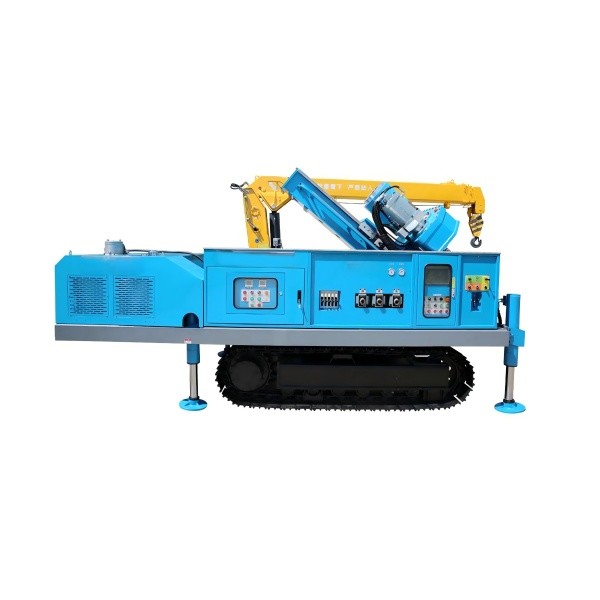

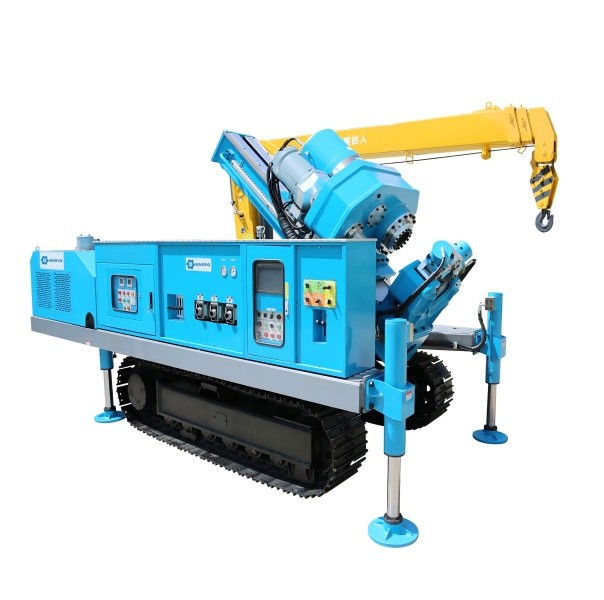

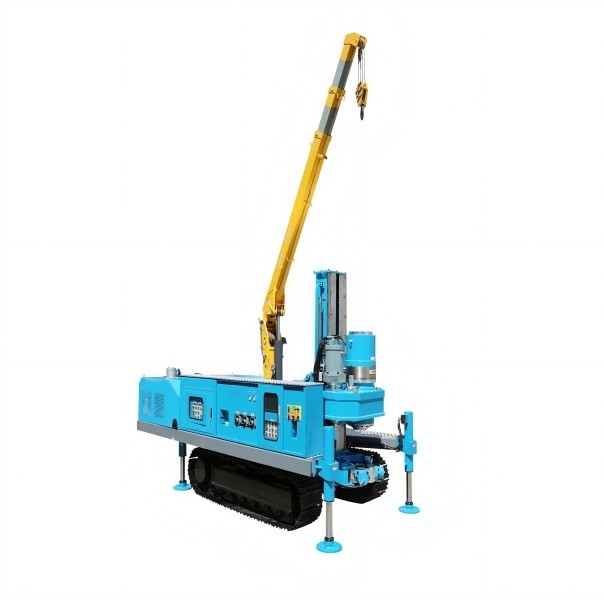

منصة الحفر مناسبة للمساحات تحت الأرض الحضرية ، ومترو الأنفاق ، والطرق السريعة ، والجسر ، وسرج الطرق ، وأساس السدود ومشاريع تعزيز أسس المباني الصناعية والمدنية الأخرى ،مشاريع حجب المياه ومنع التسرب، ومشاريع معالجة التربة الناعمة وإدارة الكوارث الجيولوجية.
يمكن استخدام منصة الحفر لحفر أنابيب قطرها 89 ~ 142mm بناء عمودي / أفقي متعدد الأنابيب ، ولكن يمكن أيضًا استخدامها للطائرات الدوارة العامة (الرذاذ المتأرجح ،البناء الهندسيمجهزة بذراع رافعة 3 أطنان، يمكنها تقليل كثافة العمل بفعالية.
1زاوية التأرجح لجهاز الرش التلقائي: يمكن تعيينها تعسفا.2المرفق السفلي هو أربعة ركلة عائمة، والتي لديها قوة التشبيك موحدة ولا يضر أنبوب الحفر.
3مناسبة للبناء تحت الجسر وفي النفق، ومريحة لنقل الجهاز إلى الحفرة.
4أداء خطوة الساق الهيدروليكية: دعم الساق الهيدروليكي من 4 نقاط.
5واجهة مرئية، والتي يمكن ضبط الموقف وفقا لمعلمات البناء وتعيين سرعة الدوران / رفع رأس القوة في الوقت الحقيقي.
6مجهزة بذراع رافعة 3 أطنان، والتي يمكن أن تقلل بشكل فعال من كثافة العمل.
| المعايير والأسماء | أجهزة الحفر الدوارة الأفقية متعددة الأنابيبSGZ-150S |
| Sحفرة البندل | 150 ملم |
| مسرعة العمود | سرعة عالية 0 ~ 48 دورة في الدقيقة وسرعة منخفضة 0 ~ 24 دورة في الدقيقة |
| عزم الدوران في العمود الرئيسي | سرعة عالية 6000 ن·m درجة انخفاض 12000 ن·م |
| Fالسفر | 1000 ملم |
| Fنسبة | 0 ~ 2 م/دقيقة عند الارتفاع و 0 ~ 4 م/دقيقة عند السقوط |
| مركز رأس الطاقة مرتفع | 1850 ملم (فوق مستوى الأرض) |
| أقصى قوة تغذية لرأس القوة | 50 كيلون |
| القوة الرفعية القصوى لرأس القوة | 100 كيلون |
| (ب)أوتار المحرك | 45 كيلوواط + 11 كيلوواط |
| الحد الأقصى لوزن الرفع | 3.2 ط |
| الحد الأقصى لامتداد القوس | 7.5 م |
| زاوية دوران الرافعة | 360° |
| أوهطول الطرف | 4800*2200*3050 ملم (بما في ذلك القوس) |
| الوزن الإجمالي | 9 ط |
